Зажим-струбцина Clamp M10 с посадочными отверстиями М10 и прижимным винтом

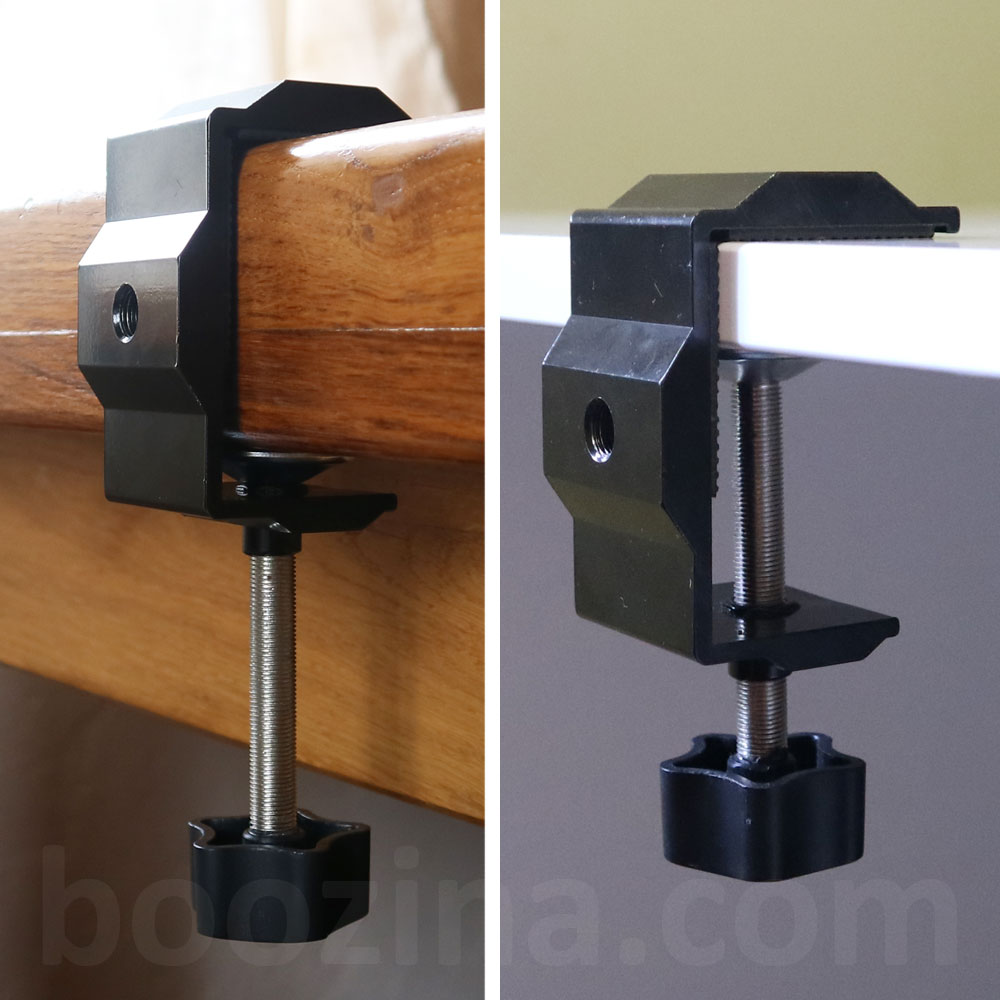

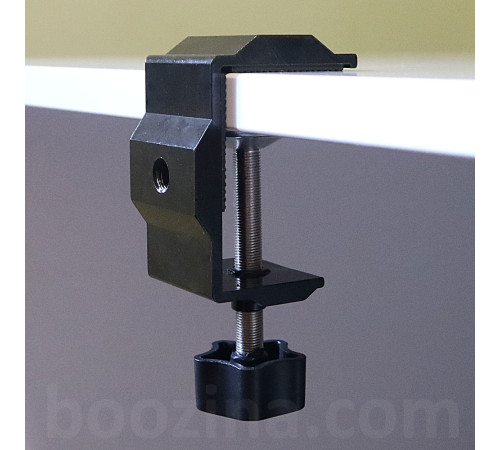

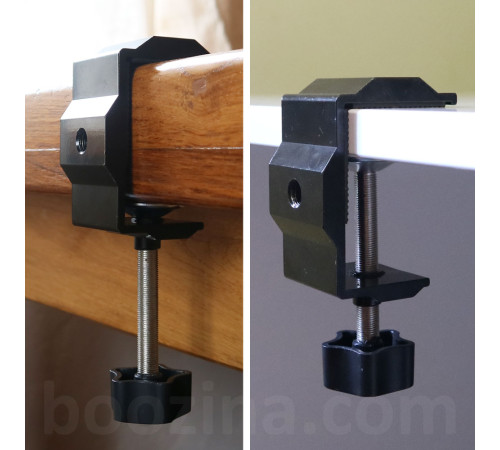

Clamp M10 - зажим, жестко закрепляющийся на краю любой поверхности шириной от 3 мм до 6 см и позволяющий установить здесь какое-либо оборудование. С его же помощью можно плотно прижать друг к другу две поверхности.

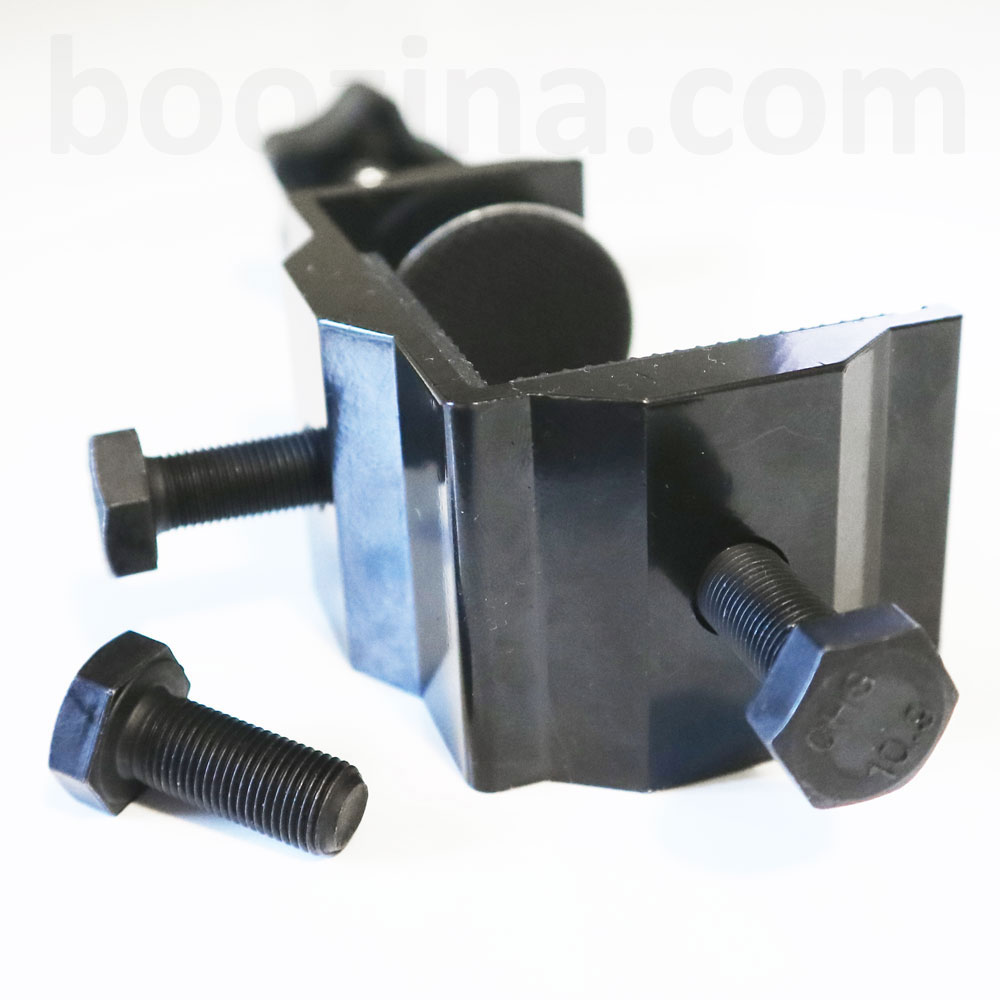

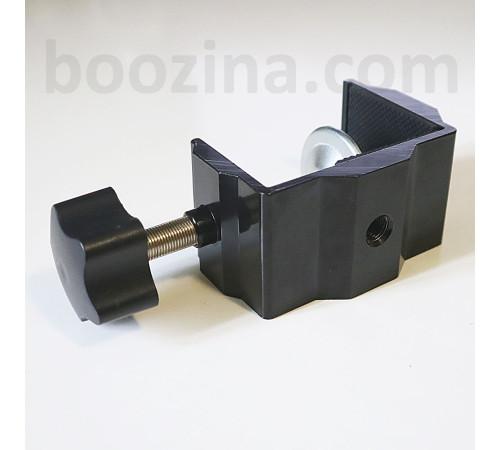

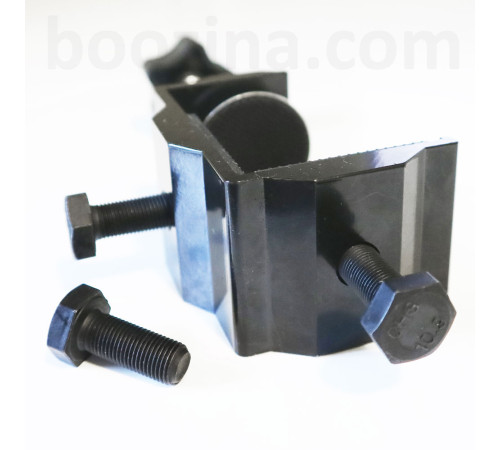

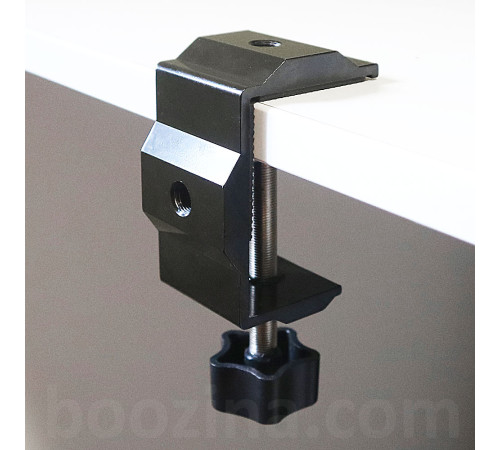

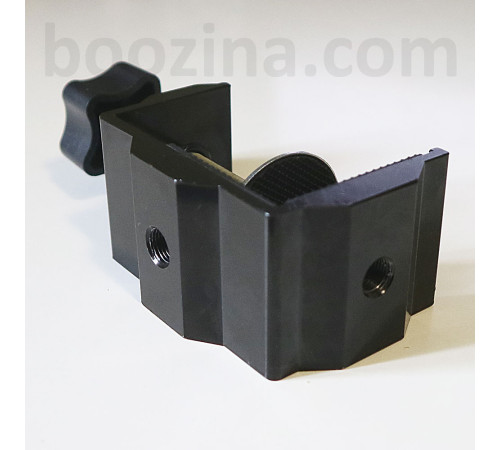

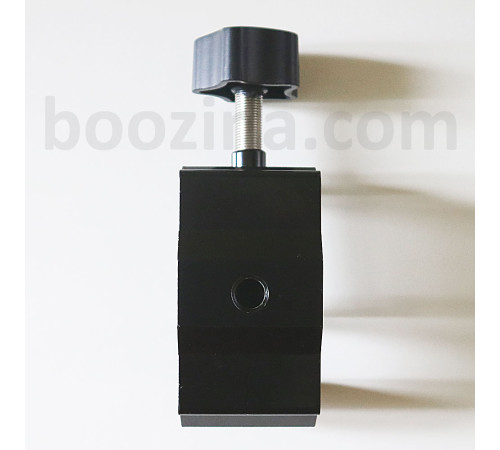

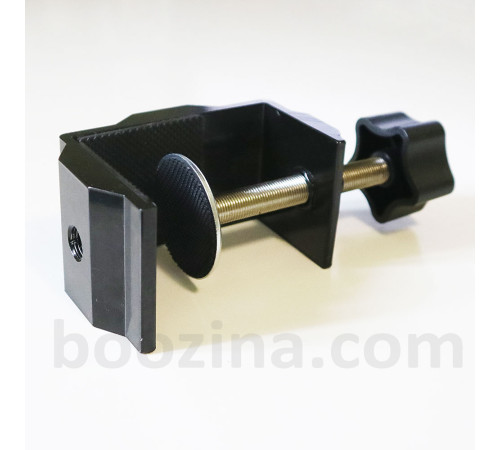

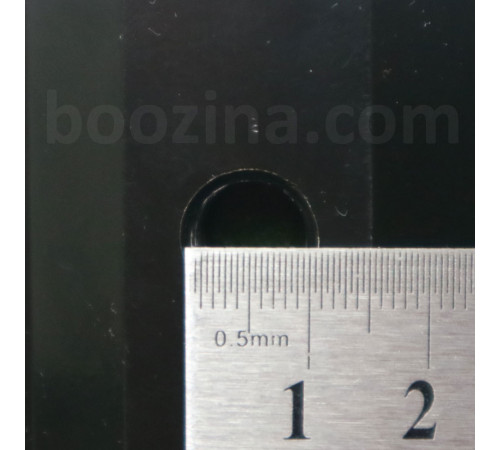

Зажим представляет собой П-образный профиль с полками разной длины. В обеих полках и в стенке имеются отверстия с резьбой М10. Это позволяет закручивать и устанавливать оборудование на струбцине на перпендикулярных сторонах, а саму струбцину можно закреплять и на горизонтальных, и на вертикальных поверхностях.

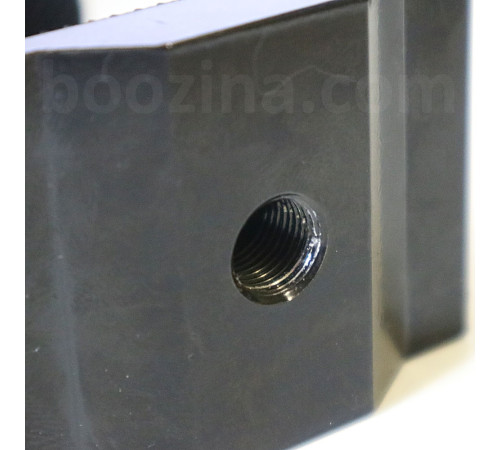

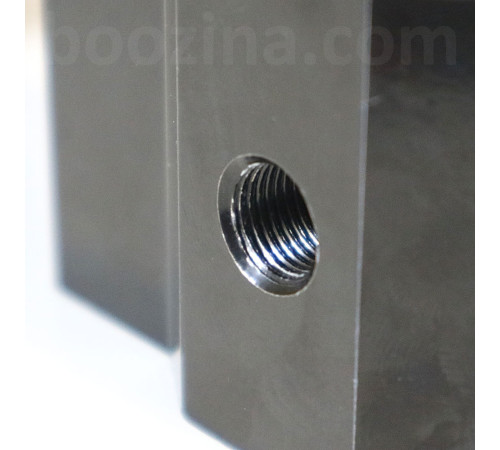

Толщина металла возле отверстий увеличена: если по всему профилю она составляет 3 мм, то возле отверстий - 10 мм. Это обеспечивает более надежную фиксацию закручивающихся деталей в отверстии.

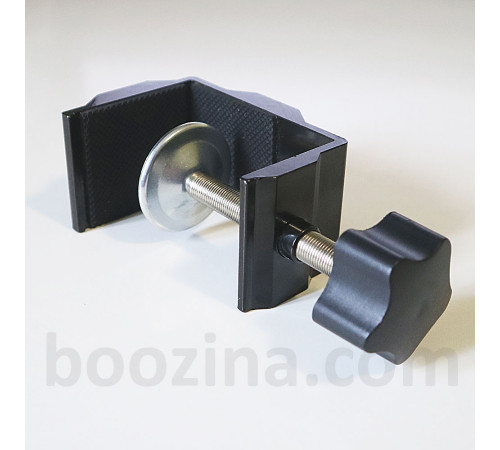

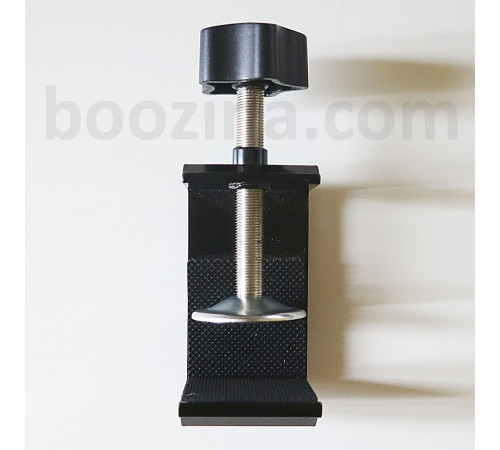

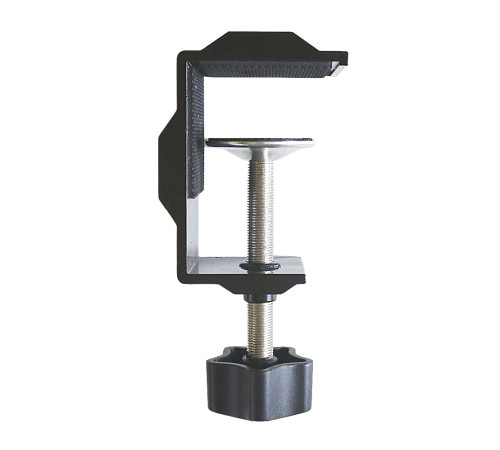

В отверстие в короткой полке вкручен прижимной винт с широкой 5-лучевой ручкой на наружной стороне и упорной пяткой изнутри.

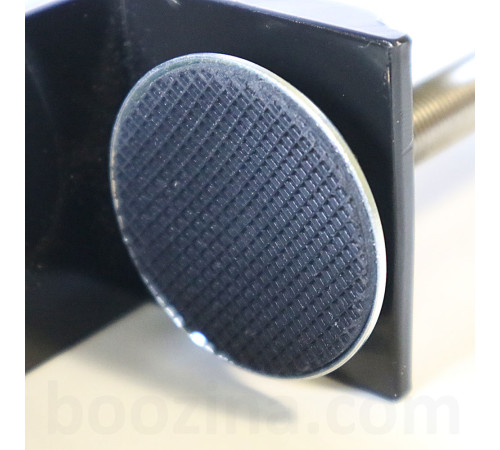

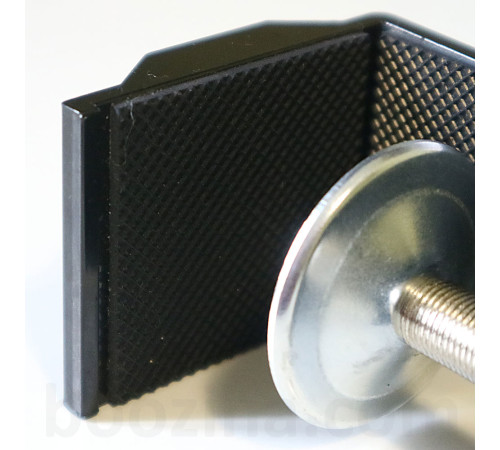

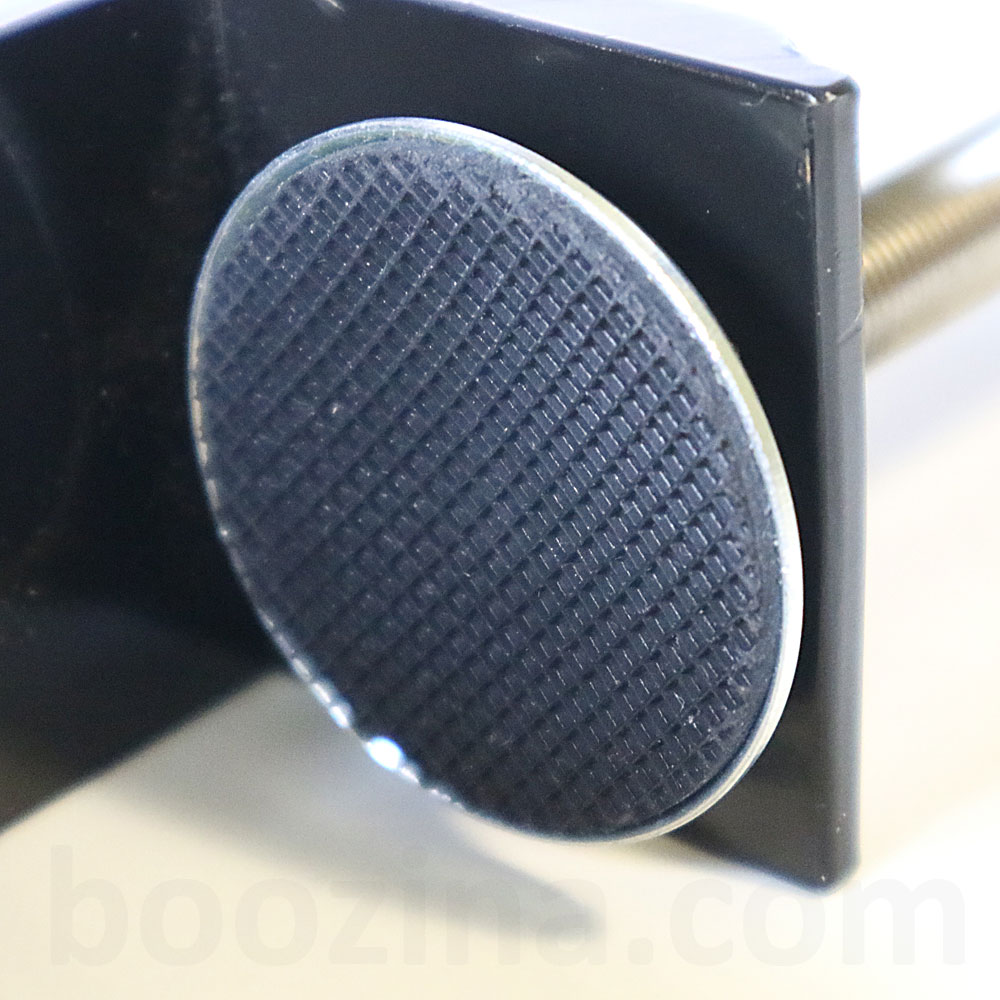

Пятка прижимного винта, внутренняя сторона противоположной к ней полки и прилегающая к ней внутренняя часть стенки покрыты резиновыми накладками. Эти накладки защищают поверхности, с которыми будет контактировать зажим при установке, от царапин и потертостей.

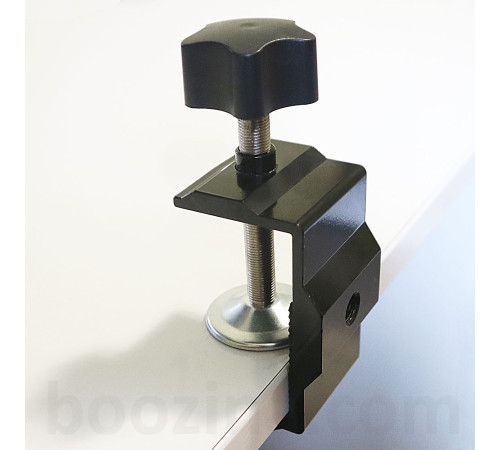

При полном вкручивании винта в отверстие между прижимной пяткой и противоположной полкой остаётся зазор в 3 мм. Это, соответственно, минимальная толщина поверхности, на которой можно закрепить зажим.

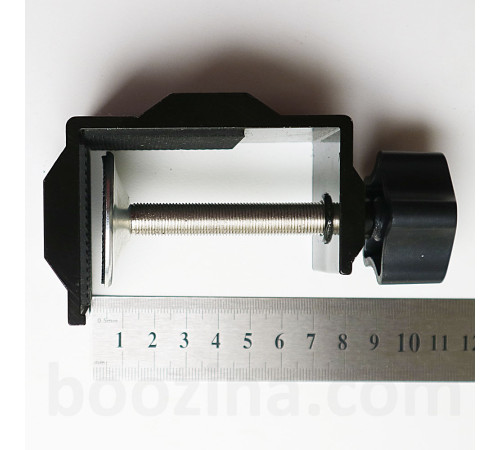

Максимальное раскрытие зажима при полном выкручивании винта - 6 см. На поверхность такой ширины струбцину ещё можно установить.

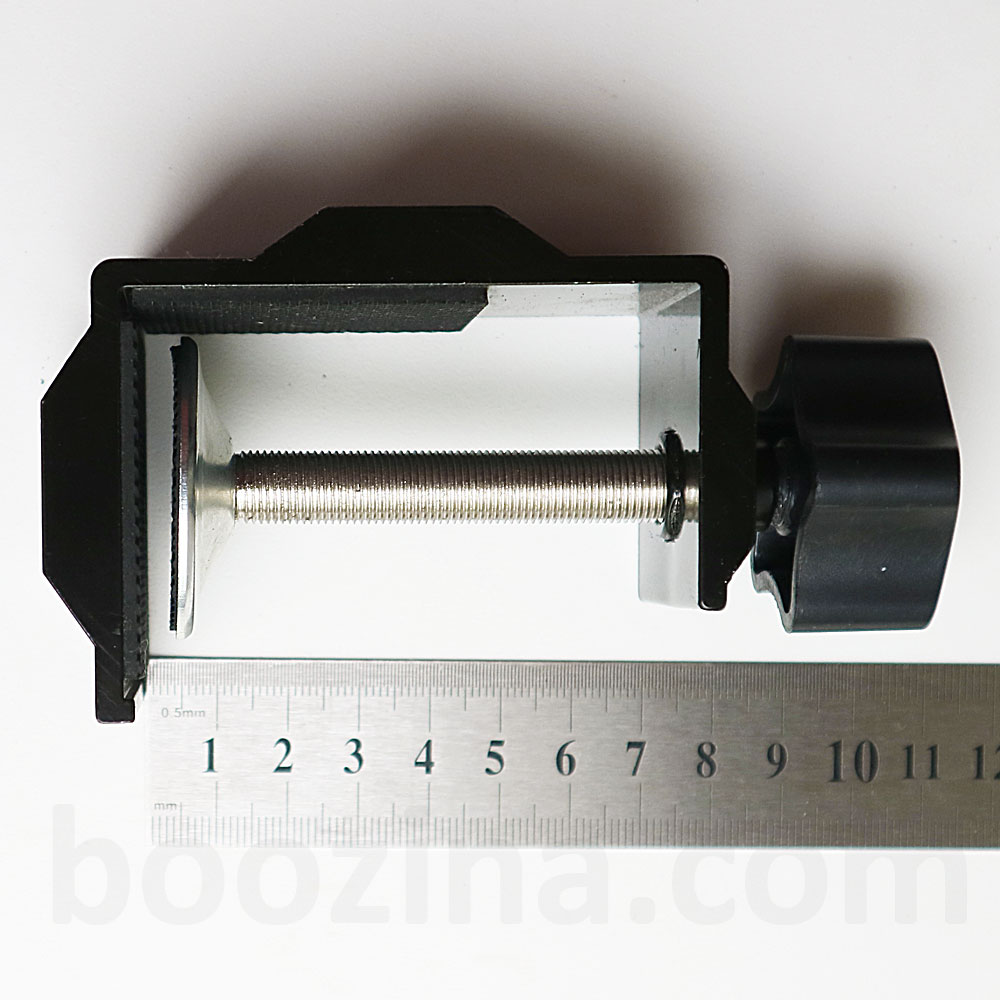

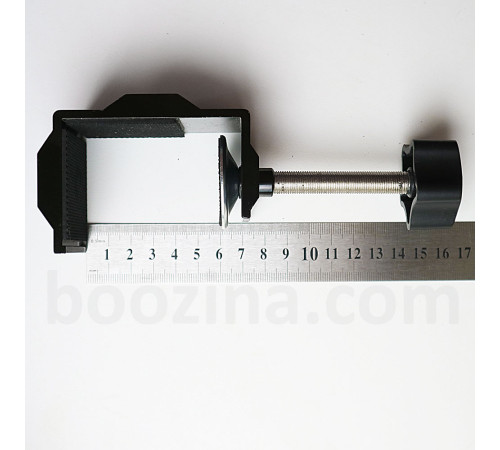

Ширина профиля струбцины - 45 мм. Длина её с полностью вкрученным винтом - 11,5 см. Длина полок - 57 и 45 мм.

Диаметр пятки прижимного винта - 40 мм.
